Описание товара
Комплекс состоит из 3 автоматизированных участков, управляемых одним роботом-манипулятором:

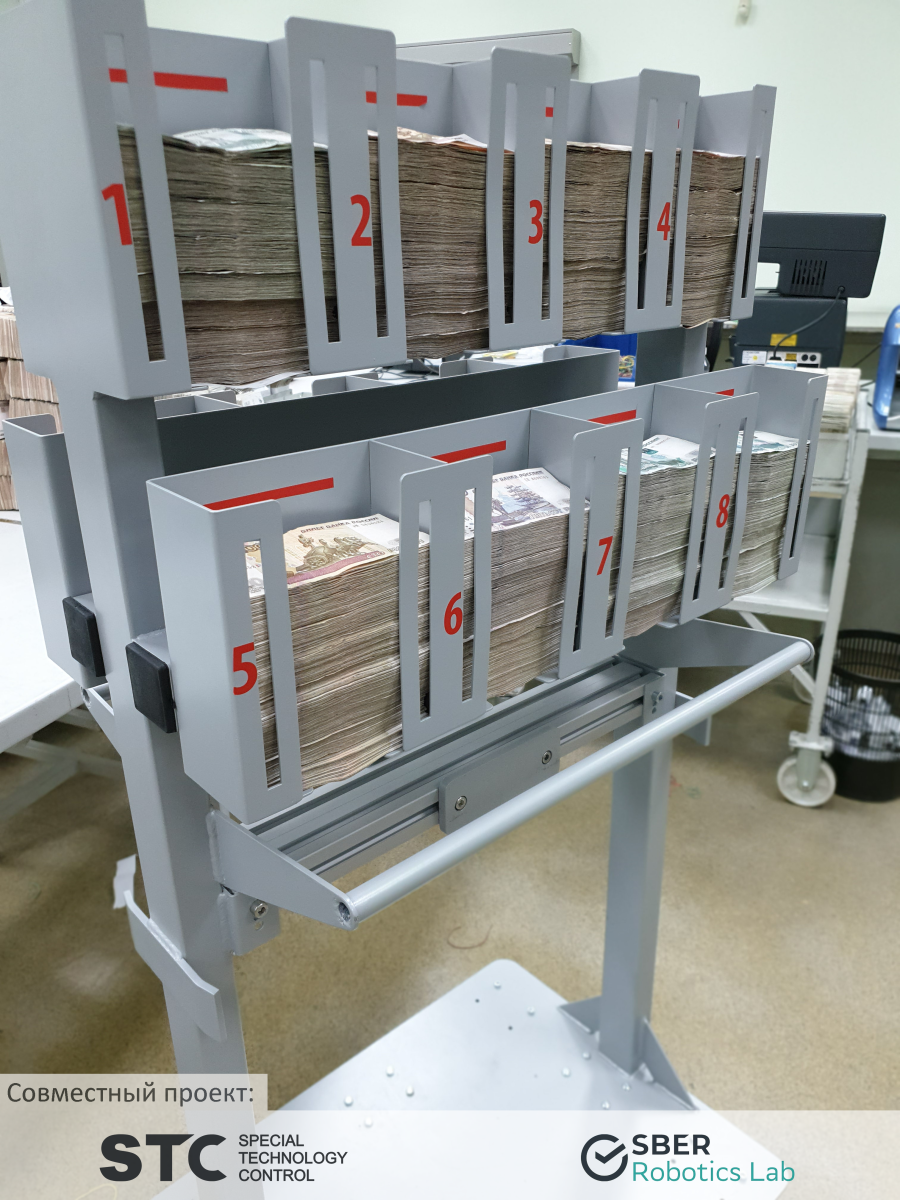

Первый участок состоит из системы подачи денежной наличности (тележек) с вертикальными карманами
загрузки.
Второй участок включает в себя счетно-
сортировальную машину Glory.
Третий участок включает в себя упаковщики для запаивания просчитанных корешков бумажной
лентой и отправки корешков в корзины.
Этапы работы комплекса
Этап 1. Подготовка к пересчету
- Распаковка сейф сейф-пакетов/кассет
- Присвоение номера разделительной карты депозиту в АС банка
- Загрузка неотсортированной денежной наличности (ДН) в накопители стойки подачи
- Перемещение и установка стойки подачи в зону работы комплекса РУП
Этап 2. Перерасчет, сортировка и упаковка на РУП
- Стыковка стойки подачи с электромагнитным узлом РУП
- Определение наличия ДН в накопителях стойки подачи
- Перемещение ДН роботом роботом-манипулятором со специальным захватом для банкнот в приемный карман ССМ
- Пересчет, валидация и сортировка ДН
- Изъятие сформированных пачек (корешков) одного номинала из карманов ССМ
- Перемещение корешков в систему упаковки
- Упаковка корешка в бумажную ленту
- Автоматическое пневмопневмо-выталкивание упакованного корешка в зону хранения готовой продукции
- Расстыковка отработанной стойки подачи за пределы рабочей зоны РУП
- Перемещение ДН с разделителями в накопитель возврата
- Пересылка в АС банка результатов пересчета депозитов
- Хранение , формирование и выгрузка отчетов о результатах пересчета депозитов
- Хранение, формирование и выгрузка статистики работы комплекса
Этап 3. Обработка готовой продукции
- Изъятие готовой продукции из зоны хранения
- Обработка экспертом ДН с разделителями из сформированного накопителя возврата и завершение обработки депозитов
Технико-экономические показатели
Программное обеспечение
Автоматизированная система управления «Роботизированный участок пересчета» выполняет сбор, хранение и анализ данных с устройств и периферийного оборудования, входящих в состав программно аппаратного комплекса «Роботизированный участок пересчета денежной наличности», а также осуществляет взаимодействие со всеми устройствами, передачу управляющих команд на счетно-сортировальную машину и другие элементы (блоки, устройства) транспортировки и упаковки денежной наличности.

С помощью АСУ «Роботизированный участок пересчета» можно:
- запускать и останавливать пересчет роботизированного комплекса
- отправлять в АС банка результаты пересчета депозитов на ССМ
- хранить, формировать и выгружать отчеты о результатах пересчета депозитов
- хранить, формировать и выгружать статистику работы роботизированного комплекса
Удобство работы
- интуитивно понятный, эргономичный интерфейс программы для ЭВМ
-
актуальная информация об устройствах, входящих в состав роботизированного комплекса, позволяют отслеживать их текущее состояние
-
возможность формирования и выгрузки отчетов и статистики в формате PDF
Надежное хранение документов
- все данные хранятся в локальной базе данных на управляющем персональном компьютере
Требования к промышленной эксплуатации
Требования к площадке для установки РУП
- Площадь предполагаемого участка установки РУП должна быть не меньше 9 квадратных метров
-
Высота потолков в помещении установки должна составлять не менее 2.5 метров
-
Минимальное количество розеток 220V 2 шт.
-
Минимальное количество Ethernet розеток для подключения системы комплекса к автоматизированной системе банка 1 шт.
-
Минимальное количество клемм заземления (защита от электростатического электричества) 2 шт
-
Розетки должны находиться в пределах не более 5 метров от РУП
- Суммарная мощность нагрузки комплекса до 3
Основные характеристики
Габаритные размеры в мм
|
|
длина
|
2225
|
длина с примагниченной стойкой подачи
|
2525
|
ширина
|
1570
|
высота (максимальная рабочая точка манипулятора)
|
2500
|
площадь установки
|
4,5 кв.м.
|
Технические характеристики
|
|
масса комплекса
|
900±5 кг
|
потребляемая мощность комплекса
|
до 3 кВт
|
время автономной работы
|
до 40 мин
|
емкость стойки подачи
|
до 16 тыс. банкнот
|
емкость электромеханического захвата для банкнот
|
до 1000 банкнот
|
пиковая производительность
|
28 тыс. банкнот/час
|
суточная производительность
|
672 тыс. банкнот (до 672 кг) за сутки
|
Комплектация комплекса
|
|
счетно-сортировальная машина, 1 шт.
|
12-ти карманная Glory UW-F4
|
коллаборативный робот-манипулятор, 1шт
|
Universal Robots UR10
|
*ленточные упаковщики, 1 шт.
|
COM JDII 240 40 mm
|
типа обвязки пачки (например, 100 банкнот)
|
термоклейкая лента 40мм на бумажной основе
|
источник бесперебойного питания, 1 шт.
|
APC Smart-UPS SMT3000I
|
- возможна адаптация комплекса под требования клиента
- гарантия 12 месяцев
