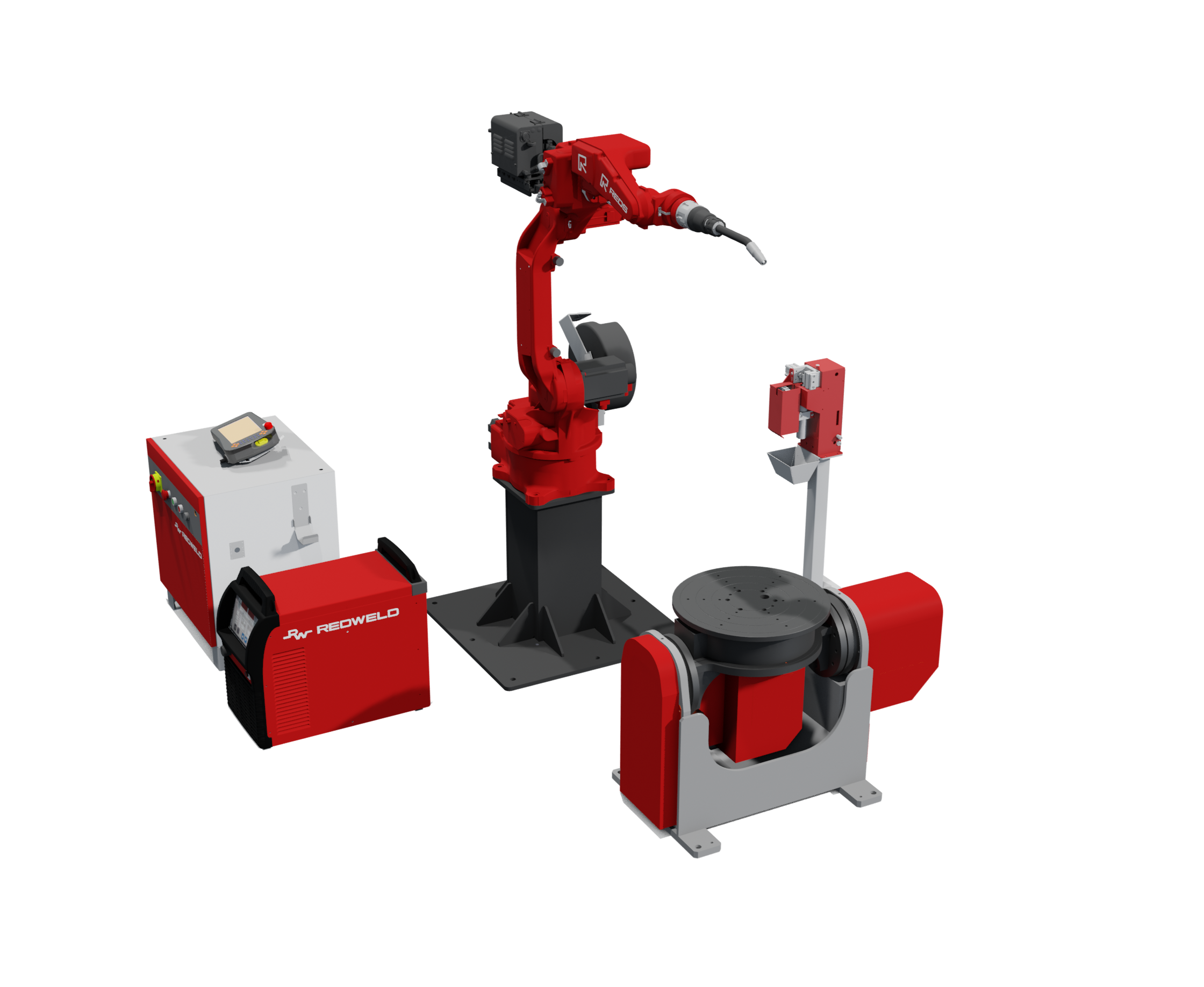

Робототехнический комплекс REDWELD PLUS 1.5 MIG. Двухосевой поворотный позиционер PRW-2U

Новое поколение роботов REDWELD отличается:

Повышенной производительностью;

Ускоренным временем интеграции;

Отличается высокой скоростью перемещения по осям;

Предельной точностью.

Итальянские технологии в механике и проектировании ЧПУ управления оборудованием и передовые технологии в электрике обеспечивают стабильность работы в сочетании с простотой программирования и управления! Качество сборки и эргономичный дизайн роботов REDWELD не уступают европейским и японским аналогам, а цена приятно удивляет и радует! Радиус действия робота REDWELD составляет 1455 мм, а полезная нагрузка до 10 кг. За счет компактных размеров, может работать в ограниченном пространстве и с относительно крупными деталями.

Отправьте ТЗ

Отправьте ТЗ на почту: SalesTR@technored.ru

Ответим вам в течении двух часов в рабочее время.

Цена по запросу

Робототехнический комплекс REDWELD PLUS 1.5 MIG. Двухосевой поворотный позиционер PRW-2U

Описание Комплектация Характеристики Смотрите также

Описание

Сварочное решение REDWELD PLUS предназначено для замены ручного труда на роботизированный. Наиболее востребовано в отрасли машиностроения.

Алгоритм настройки робота следующий: оператор создает программу траектории перемещения, назначает сварочные параметры и сохраняет. Далее робот выполняет последовательные операции по заданной программе требуемое количество раз. При переходе к новому изделию последовательность повторяется.

Решение оснащено одноосевым позиционером, который вращает изделие вокруг горизонтальной оси, обеспечивая сварку сложных конструкций за один установ.

В комплектацию входит станция очистки горелки. Компактное автоматическое решение в борьбе с налипанием брызг.

Комплектация

Двухосевой поворотный позиционер PRW-2U

Шкаф управления роботом

Сборка и покраска

Сварочная горелка с воздушным охлаждением(опция)

Сварочная горелка с водяным охлаждением(опция)

Датчик столкновения

Механизм подачи проволоки

Станция очистки горелки RW-2000s

Пульт управления

Двухосевой поворотный позиционер PRW-2U

Двухосевой вращатель обеспечивает оптимальное положение детали для доступа робота в процессе сварки. За счет этого минимизируется вспомогательное время на сварку, повышается качество сварного шва. Осуществляет сварку изделий сложной конфигурации в наиболее удобном положении, благодаря возможности поворота заготовки в двух плоскостях (вертикально и горизонтально). Компактные габариты позволят удобно размещать позиционер в любой рабочей зоне.

Шкаф управления роботом

Защищенная конструкция с циркуляцией воздуха.
Наличие места для установки серводрайверов внешних осей.
Поддержка протоколов CanOpen, ModbusTCP, Ethernet IP
Два кнопочных поста для быстрого запуска программы.

Сборка и покраска

Качественная сборка роботов и покраска с соблюдением технологического процесса, надежно защищают оборудование от внешних повреждений, попадания пыли и грязи, во время эксплуатации.

Сварочная горелка с воздушным охлаждением(опция)

Сварочная горелка с воздушным охлаждением предназначена для роботизированной сварки c принудительным контактированием сварочной проволоки. Обеспечивает определенный и надежный переход тока, и, как следствие, постоянно высокое качество сварного шва. Диаметр используемой проволоки 0,8 – 1,6 мм.

Сварочная горелка с водяным охлаждением(опция)

Сварочная горелка с водяным охлаждением предназначена для роботизированной сварки c принудительным контактированием сварочной проволоки. Обеспечивает определенный и надежный переход тока, и, как следствие, постоянно высокое качество сварного шва. Диаметр используемой проволоки 0,8 – 1,6 мм.

Датчик столкновения

Датчик столкновения применяется для предохранения сварочной горелки от повреждений при случайных столкновениях с деталями, оснасткой и прочим оборудованием комплекса во время обучения и работы.

Механизм подачи проволоки

Компактные размеры, небольшой вес.
Надежный 4-х родниковый механизм протяжки проволоки в базовой комплектации.
Широкий диапазон скоростей подачи от 0,1 до 25 м/мин.
Возможность подключения горелок как с жидкостным охлаждением, так и бе

Станция очистки горелки RW-2000s

Компактное автоматическое решение в борьбе с налипанием брызг.

3 функции которые гарантируют увеличение производительности и сокращение времени на обслуживание:

Точная обрезка проволоки, за счет мощного механизма и закаленного лезвия.
Надежная фрезеровка сопла, за счет пневматического мотора. Подходит даже для сильного налипания брызг.
Экономичное впрыскивание наконечника горелки антипригарной жидкостью от налипания брызг.

Готова к установке и работе со всеми типами роботов, при этом обеспечивая высочайшую
надежность и длительный срок службы.

Пульт управления

Ручное направление позволяет оператору обучать/программировать робота, указывать путь как вручную, так и используя пульт без навыков программирования. Архитектура с открытым исходным кодом позволяет поддерживать роботизированную операционную систему (ROS) через API для промышленного использования: SDK (поддержка C/C++/Lua/Python).

Кнопки экстренного выключения для безопасной работы персонала.
Управление движениями и скоростью робота при помощи джойстика. Возможность последовательного реверсивного воспроизведения.
ПО с открытым исходным кодом. Возможность замены интерфейса.
Оснащен интерфейсом USB, поддерживает импорт/экспорт рабочих программ.
Степень защиты IP43
Вес 1,57 кг
Габариты 355 х 235 х 54 мм
Длина кабеля пульт-контроллер 4 м

Характеристики

Линейки продукции	REDWELD
Степень подвижности	6 осей
Радиус действия (мм)	1443.5
Вес	150 кг
Полезная грузоподъёмность	6 кг
Максимальная мощность (кВт)	3
Повторяемость позиционирования, мм	±0.05
