Станок с ЧПУ --- дорогостоящее оборудование. Его нужно держать в работе как можно больше времени, но на практике он часть смены просто ждет: ждет, пока оператор принесет следующую деталь, уберет готовую или перенастроит зажимы. Роботизированные станки закрывают этот простой: REDLOAD берет на себя всю загрузку и выгрузку, а шпиндель крутится без пауз.

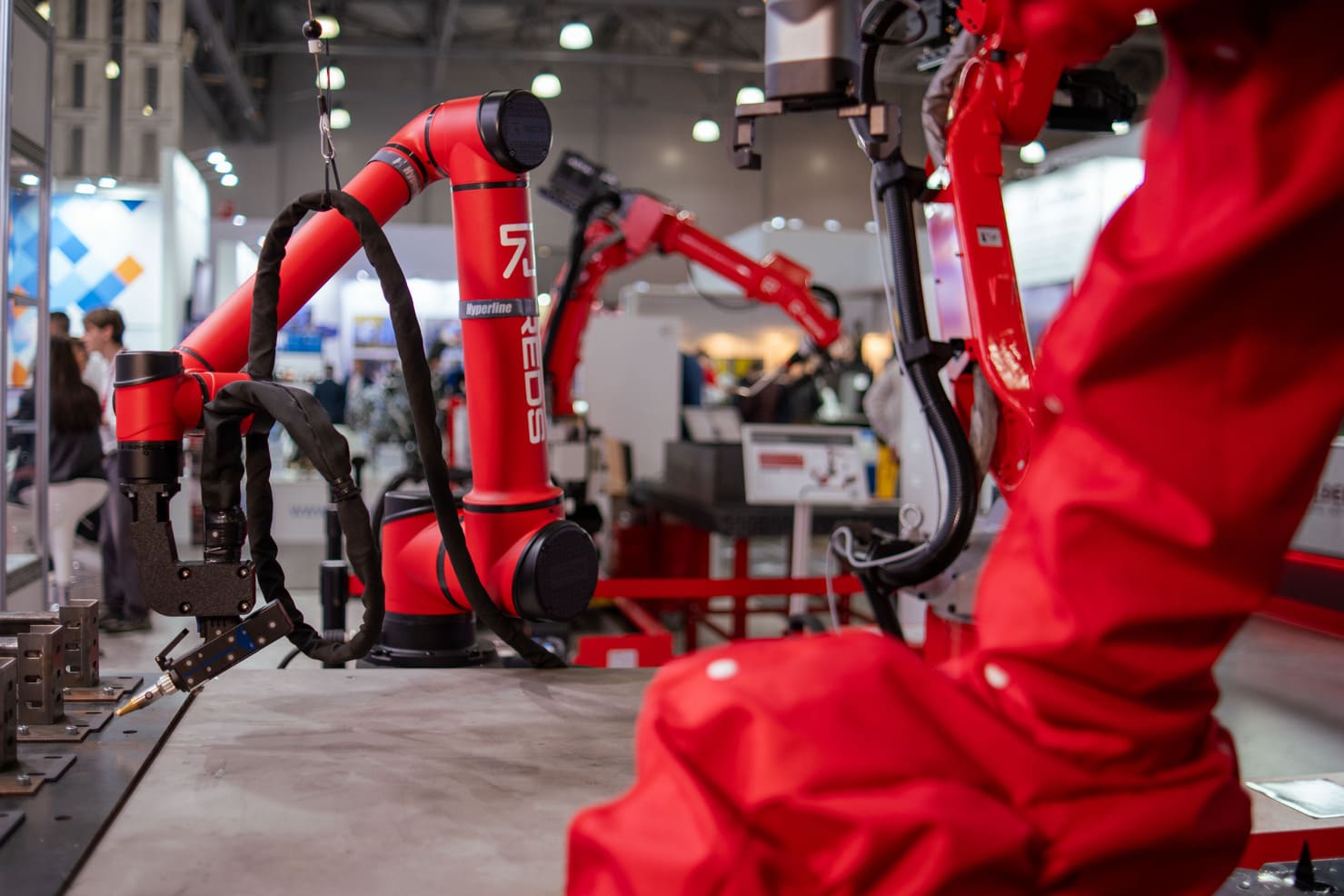

REDLOAD --- роботизированный оператор, который разработан специально для встройки в ячейки механообработки. Он не требует перепланировки цеха: конструкция колонного типа устанавливается рядом со станком и работает в его рабочей зоне через штатный люк или открытую переднюю дверь.
Из чего состоит роботизированный оператор
В конструкцию REDLOAD входят три основных элемента. Шестиосевой манипулятор с грузоподъемностью до 20 кг выполняет захват, позиционирование и укладку деталей. Магазин-накопитель вмещает от 20 до 120 заготовок в зависимости от их размера --- это запас примерно на 8-12 часов работы без участия оператора. Управляющее программное обеспечение синхронизирует действия манипулятора с циклами станка.
Захватная головка у REDLOAD двойная: одновременно удерживает готовую деталь и следующую заготовку. За один проход манипулятор убирает готовую деталь из патрона и сразу подает новую без пустого хода. Время смены детали --- 15-20 секунд.
Как REDLOAD общается со станком с ЧПУ
Роботизированный станок ЧПУ в паре с REDLOAD общается через стандартные интерфейсы. Чаще всего это M-коды в программе обработки: по завершении цикла станок отправляет сигнал роботу, робот открывает люк, выполняет смену детали и дает разрешение на старт следующего цикла.
Для станков с Ethernet-подключением организуют более плотную интеграцию через протоколы EtherNet/IP или PROFINET. В этом режиме контроллер REDLOAD видит состояние станка в реальном времени: статус программы, номер инструмента, данные о браке. Когда станок сигнализирует о критической ошибке, робот прекращает подачу заготовок и удерживает позицию до вмешательства оператора.
Магазин: как устроено хранение заготовок
Магазин-накопитель REDLOAD строят под конкретную деталь. Заготовки размещают в гнездах или на штырях --- в зависимости от формы. Для тел вращения подходят V-образные призмы, которые центруют деталь и не дают ей перекатываться. Для призматических деталей используют плоские поддоны с фиксаторами.
Магазин бывает стационарным или сменным. В сменном варианте оператор загружает следующую партию заготовок в запасной магазин, пока REDLOAD работает с текущим. Когда текущий магазин опустеет, перестановка занимает меньше минуты без остановки станка.
Что меняется в работе цеха
До установки REDLOAD коэффициент использования оборудования --- КИО --- на токарных и фрезерных участках обычно держится на уровне 55-65%. Оператор ведет два-три станка и физически не успевает подать деталь сразу, как только закончился предыдущий цикл.
После запуска роботизированного оператора КИО вырастает до 80-90%. Станок выходит на сухой цикл только тогда, когда заканчивается магазин --- а это раз в несколько часов, и оператор пополняет его заблаговременно.
Один оператор в ночную смену без потери темпа ведет не два-три, а шесть-восемь станков. Предприятия переходят на режим безлюдного производства в ночные и выходные смены: оборудование работает, люди отдыхают.
Для каких производств подходит REDLOAD
Роботизированный оператор дает максимальную отдачу там, где детали повторяются от партии к партии. Идеальный кандидат --- серийное или мелкосерийное производство тел вращения: втулки, фланцы, штуцеры, шестерни.
Для уникальных деталей единичного производства настройка REDLOAD под каждый новый тип занимает от 30 минут до нескольких часов --- выигрыш по машинному времени здесь меньше. Переход между типами деталей включает смену программы, корректировку позиции захвата в магазине и тест-цикл. Оператор делает это самостоятельно после двухдневного обучения.
Один REDLOAD и несколько станков
В ряде конфигураций REDLOAD обслуживает не один, а два-три станка. Пока один станок режет деталь, робот меняет заготовку на другом. Такая ячейка называется многостаночной и строится на рельсовой направляющей: REDLOAD перемещается по рельсу между станками по сигналу от контроллера каждого из них.
Многостаночная ячейка требует тщательного расчета времени цикла. Если деталь на первом станке обрабатывается 4 минуты, а на втором --- 6, интервалы смены заготовок не совпадут, и роботу придется ждать. Интеграторы балансируют ячейку подбором операций так, чтобы REDLOAD всегда был занят и ни один станок не простаивал в ожидании.
