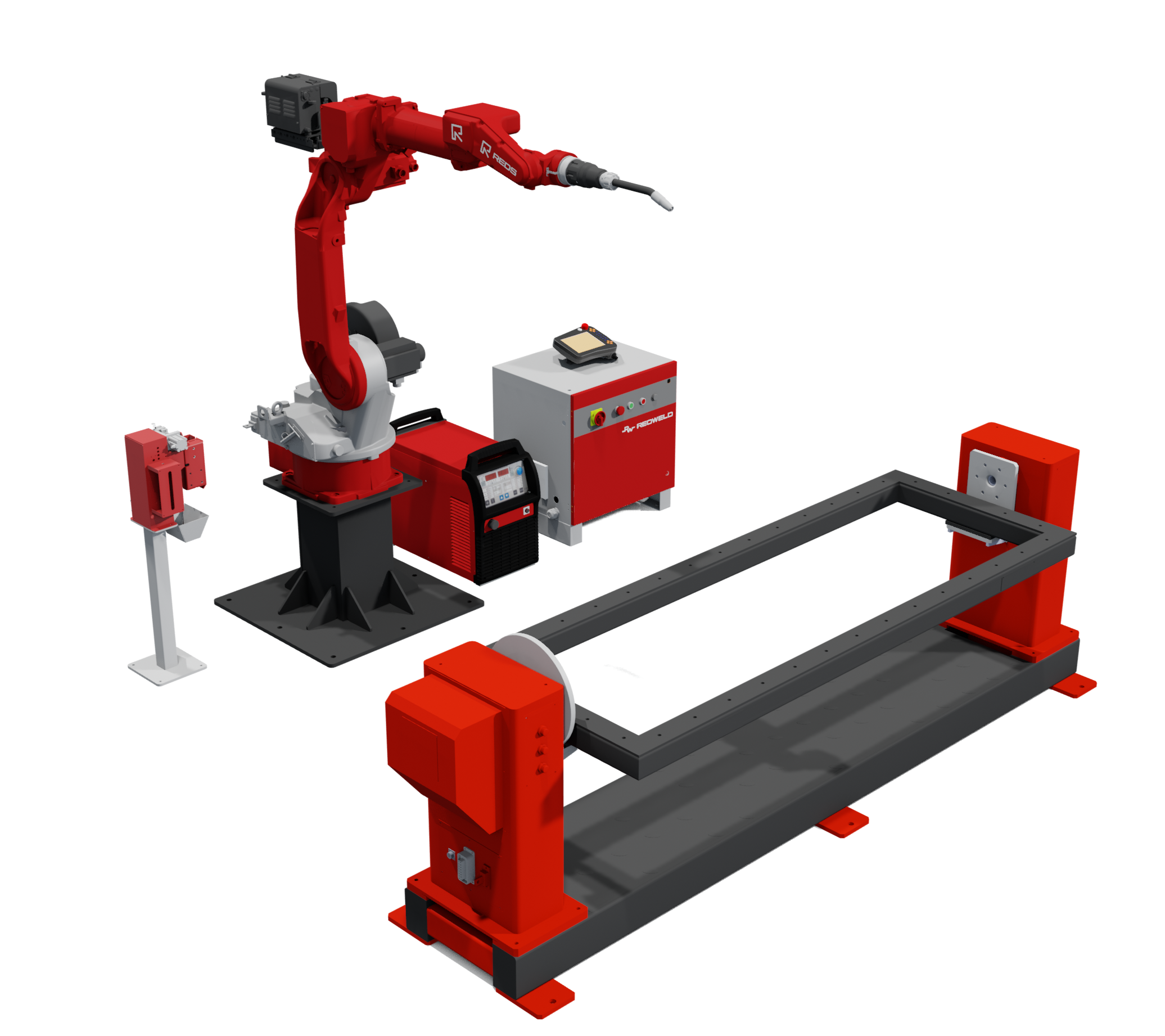

Робототехнический комплекс REDWELD PLUS 2 MIG. Одноосевой позиционер PRW-1H

REDWELD
Новое поколение роботов REDWELD отличается:
  • Повышенной производительностью;
  • Ускоренным временем интеграции;
  • Отличается высокой скоростью перемещения по осям;
  • Предельной точностью.

    • Внедрение итальянских технологий в механике и проектировании ЧПУ управления оборудованием, а также использование передовых технологий в области электрики, воплощенные в роботах REDWELD, обеспечивают стабильность работы в сочетании с простотой программирования и управления.

    Качество сборки и эргономичный дизайн роботов REDWELD не уступают европейским и японским аналогам, а цена приятно удивляет и радует!

    Радиус действия робота REDWELD 2000 составляет 2078 мм, а полезная нагрузка до 6 кг. За счет компактных размеров, может работать в ограниченном пространстве и с относительно крупными деталями

    Отправьте ТЗ

    Отправьте ТЗ на почту: SalesTR@technored.ru

    Ответим вам в течении двух часов в рабочее время.

    Цена по запросу
    Робототехнический комплекс REDWELD PLUS 2 MIG. Одноосевой позиционер PRW-1H
    Робототехнический комплекс REDWELD PLUS 2 MIG. Одноосевой позиционер PRW-1H
    ОписаниеКомплектацияХарактеристикиСмотрите также

    Описание

    Сварочное решение REDWELD PLUS предназначено для замены ручного труда на роботизированный. Наиболее востребовано в отрасли машиностроения.

    Алгоритм настройки робота следующий: оператор создает программу траектории перемещения, назначает сварочные параметры и сохраняет. Далее робот выполняет последовательные операции по заданной программе требуемое количество раз. При переходе к новому изделию последовательность повторяется.

    Решение оснащено одноосевым позиционером, который вращает изделие вокруг горизонтальной оси, обеспечивая сварку сложных конструкций за один установ.

    В комплектацию входит станция очистки горелки. Компактное автоматическое решение в борьбе с налипанием брызг.

    Комплектация

    Пульт управления
    Шкаф управления роботом
    Сборка и покраска
    Сварочная горелка с воздушным охлаждением(опция)
    Сварочная горелка с водяным охлаждением(опция)
    Датчик столкновения
    Механизм подачи проволоки
    Сварочный инвертор MIG 350 RP/MIG 500 RP
    Одноосевой позиционер PRW-1H
    Пульт управления

    Пульт управления

    Ручное направление позволяет оператору обучать/программировать робота, указывать путь как вручную, так и используя пульт без навыков программирования. Архитектура с открытым исходным кодом позволяет поддерживать роботизированную  операционную систему (ROS) через API для промышленного использования: SDK (поддержка C/C++/Lua/Python).

    • Кнопки экстренного выключения для безопасной работы персонала.

    • Управление движениями и скоростью робота при помощи джойстика. Возможность последовательного реверсивного воспроизведения.

    • ПО с открытым исходным кодом. Возможность замены интерфейса.

    • Оснащен интерфейсом USB, поддерживает импорт/экспорт рабочих программ.

    • Степень защиты IP43

    • Вес 1,57 кг

    • Габариты 355 х 235 х 54 мм

    • Длина кабеля пульт-контроллер 4 м

    Шкаф управления роботом

    Шкаф управления роботом

    • Защищенная конструкция с циркуляцией воздуха.

    • Наличие места для установки серводрайверов внешних осей.

    • Поддержка протоколов CanOpen, ModbusTCP, Ethernet IP

    • Два кнопочных поста для быстрого запуска программы.

    Сборка и покраска

    Сборка и покраска

    Качественная сборка роботов и покраска с соблюдением технологического процесса, надежно защищают оборудование от внешних повреждений, попадания пыли и грязи, во время эксплуатации.
    Сварочная горелка с воздушным охлаждением(опция)

    Сварочная горелка с воздушным охлаждением(опция)

    Сварочная горелка с воздушным охлаждением предназначена для роботизированной сварки c принудительным контактированием сварочной проволоки. Обеспечивает определенный и надежный переход тока, и, как следствие, постоянно высокое качество сварного шва. Диаметр используемой проволоки 0,8 – 1,6 мм.
    Сварочная горелка с водяным охлаждением(опция)

    Сварочная горелка с водяным охлаждением(опция)

    Сварочная горелка с водяным охлаждением предназначена для роботизированной сварки c принудительным контактированием сварочной проволоки. Обеспечивает определенный и надежный переход тока, и, как следствие, постоянно высокое качество сварного шва. Диаметр используемой проволоки 0,8 – 1,6 мм.
    Датчик столкновения

    Датчик столкновения

    Датчик столкновения применяется для предохранения сварочной горелки от повреждений при случайных столкновениях с деталями, оснасткой и прочим оборудованием комплекса во время обучения и работы.
    Механизм подачи проволоки

    Механизм подачи проволоки

    • Компактные размеры, небольшой вес.
    • Надежный 4-х родниковый механизм протяжки проволоки в базовой комплектации.
    • Широкий диапазон скоростей подачи от 0,1 до 25 м/мин.
    • Возможность подключения горелок как с жидкостным охлаждением, так и бе
    Сварочный инвертор MIG 350 RP/MIG 500 RP

    Сварочный инвертор MIG 350 RP/MIG 500 RP

    Позволяет реализовать быстрый обмен данными между сварочным аппаратом и контроллером. В результате точного контроля и выбора оптимальной формы волны дуги достигается сварной шов превосходного качества без дефектов, также полностью отсутствует разбрызгивание  металла. В источник заложен спецпроцесс - импульсная сварка.

    • Диапазон сварочного тока 60 –350 А./500 А.
    • Выходной ток, ПВ 60% 350 А.
    • Специальное управление короткими замыканиями.
    • Минимальное разбрызгивание на листах 0,8-3,0 мм.
    • Имеет спец.процесс импульсной сварки.

    Одноосевой позиционер PRW-1H

    Одноосевой позиционер PRW-1H

     Высокая точность скоординированного движения позиционера и робота повышает качество обрабатываемых изделий, увеличивает
      производительность. Горизонтальная ось вращения обеспечивает оптимальную досягаемость по всем заданным точкам программ при работе сварочного робота REDWELD. Заготовка размещается горизонтально и может вращаться в зависимости от поставленных задач сварки. В результате гарантируется синхронность движений робота и позиционера, обеспечивая создание эталонного качества сварного шва на деталях любого размера.

    Характеристики

    Линейки продукции REDWELD
    Степень подвижности 6 осей
    Радиус действия (мм) 2008
    Вес 280 кг
    Полезная грузоподъёмность 6 кг
    Максимальная мощность (кВт) 3.8
    Повторяемость (мм) ±0.08
