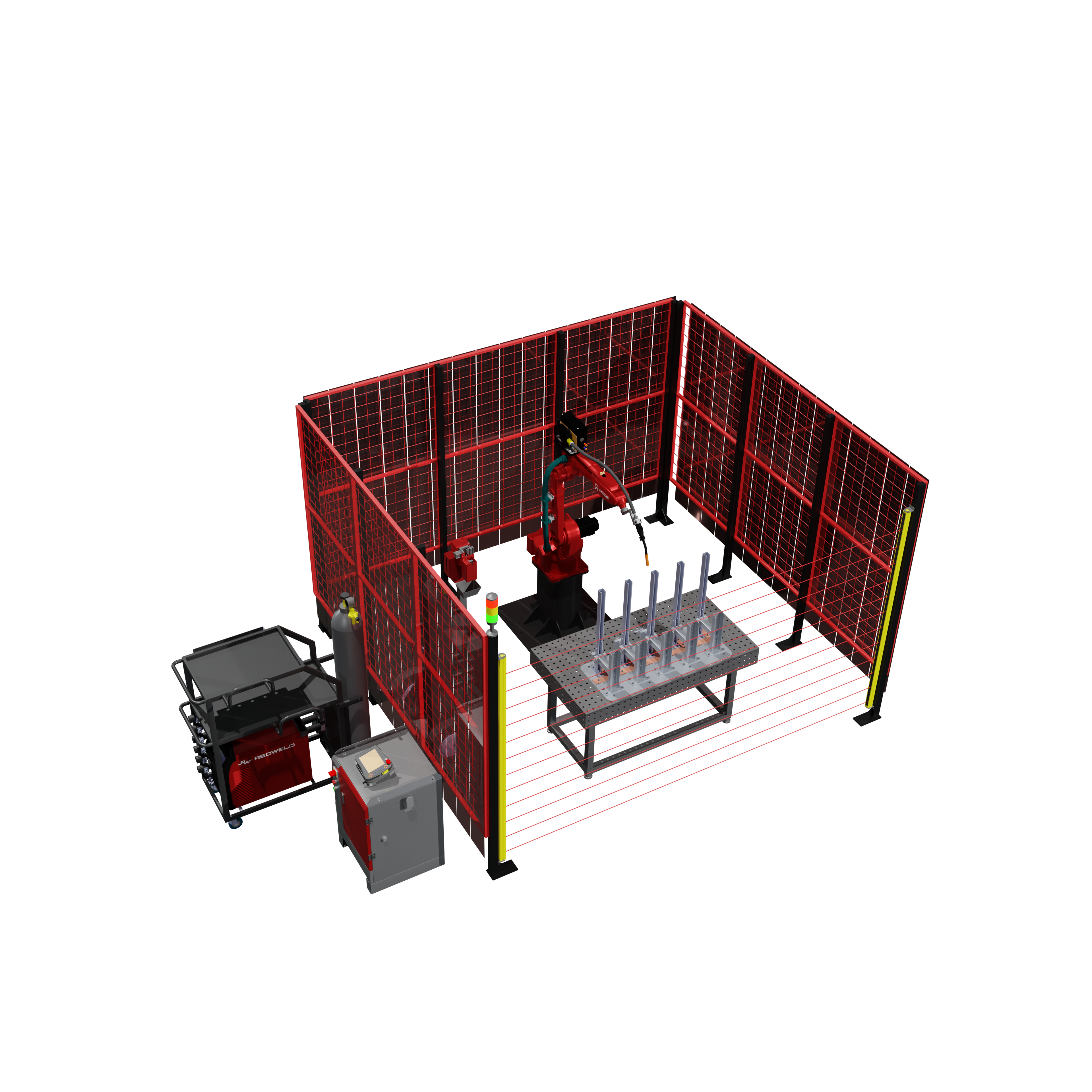

Роботизированный комплекс Rededucation Welding PRO

Сварка — самый роботизируемый процесс в России в таких отраслях как:

  • Металлообработка
  • Электроника
  • Машиностроение
  • Деревообработка
Отправьте ТЗ

Отправьте ТЗ на почту: SalesTR@technored.ru

Ответим вам в течении двух часов в рабочее время.

Цена по запросу
Роботизированный комплекс Rededucation Welding PRO Роботизированный комплекс Rededucation Welding PRO Роботизированный комплекс Rededucation Welding PRO Роботизированный комплекс Rededucation Welding PRO
Роботизированный комплекс Rededucation Welding PRO
Роботизированный комплекс Rededucation Welding PRO
Роботизированный комплекс Rededucation Welding PRO
Роботизированный комплекс Rededucation Welding PRO
ОписаниеКомплектацияХарактеристики

Описание

Безопасное решение для промышленной сварки.
  • Роботизация сварочного процесса;
  • Программируемое перемещение сварочного инструмента;
  • Настройка параметров и контроль качества сварных швов (с использованием доп. оборудования).

Услуги в комплекте

  • Методическое пособие
  • Доставка
  • Шеф-монтаж - 1 день
  • Образовательная услуга на тему «Программирование промышленного робота REDS»
    • 2 человека
    • Практические занятия 2 дня

Комплектация

Датчик столкновения
Стандартный набор СИЗ (опция)
Вытяжка передвижная (опция)
Защитный экран 1800 × 1800 мм (опция)
Базовый комплект оснастки для сварки контрольных швов (опция)
Газовый смеситель (опция)
Комплект готовой промышленной оснастки (опция)
Сварочный источник 350А
Стартовый набор ЗИП
Промышленный робот REDS 6 – 1400
Сварочная горелка
Стойка для позиционирования и крепления робота
Подающий механизм
Ограждение по 3-м граням с ламелями и оптическим барьером
Одноосевой позиционер PRW-1H-300 (опция)
Станция очистки горелки RW-2000s (опция)
Лазерный сканер слежения за швом (опция)
Датчик столкновения

Датчик столкновения

Датчик столкновения применяется для предохранения сварочной горелки от повреждений при случайных столкновениях с деталями, оснасткой и прочим оборудованием комплекса во время обучения и работы.
Стандартный набор СИЗ (опция)

Стандартный набор СИЗ (опция)

Сварочная маска и карги сварщика.
Вытяжка передвижная (опция)

Вытяжка передвижная (опция)

Предназначена для отчистки воздуха в рабочей зоне РТК.
Защитный экран 1800 × 1800 мм (опция)

Защитный экран 1800 × 1800 мм (опция)

Переносной защитный элемент РТК для защиты от брызг и УФ излучения.
Базовый комплект оснастки для сварки контрольных швов (опция)

Базовый комплект оснастки для сварки контрольных швов (опция)

Тавровый шов, стыковое соединение.
Газовый смеситель (опция)

Газовый смеситель (опция)

Предназначен для подготовки сварочной смеси перед сваркой по заданным параметрам.
  • Основной рабочий газ: Ar (аргон);
  • Дополнительный рабочий газ: CO2 (диоксид углерода).
Комплект готовой промышленной оснастки (опция)

Комплект готовой промышленной оснастки (опция)

3 задачи на выбор.
Сварочный источник 350А

Сварочный источник 350А

Быстрый обмен данными между сварочным аппаратом и контроллером.
Точный контроль и выбор формы волны дуги делает сварной шов превосходного качества без дефектов, также полностью отсутствует разбрызгивание металла.
Стартовый набор ЗИП

Стартовый набор ЗИП

  • Держатель наконечника – 20 шт.
  • Изолятор – 20 шт.
  • Наконечник (0.8, 1.0, 1.2) – 100 шт.
  • Сопло – 10 шт.
  • Датчик удара – 1 шт.
  • Диффузор – 20 шт.
  • Гусак (31 градус) – 2 шт.
  • Фланец – 1 шт.
Промышленный робот REDS 6 – 1400

Промышленный робот REDS 6 – 1400

Промышленный робот REDS 6 – 1400 позволяет выполнять сварку большой номенклатуры изделий, а за счет компактных размеров обеспечивает досягаемость в труднодоступные места.

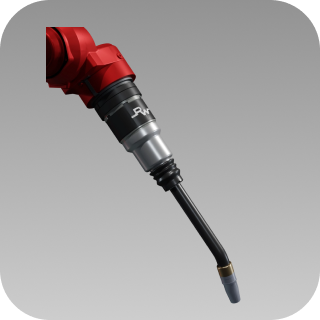

Сварочная горелка

Сварочная горелка

Сварочная горелка предназначена для роботизированной сварки c принудительным контактированием сварочной проволоки. Обеспечивает определенный и надежный переход тока, и, как следствие, постоянно высокое качество сварного шва.
Стойка для позиционирования и крепления робота

Стойка для позиционирования и крепления робота

Имеет ребра жесткости для устойчивого монтажа
Подающий механизм

Подающий механизм

  • Промышленный 4-х роликовый механизм протяжки;
  • Диапазон скорости подачи 0,1 –25 м/мин;
  • Возможность подключения горелок с воздушными жидкостным охлаждением.
Ограждение по 3-м граням с ламелями и оптическим барьером

Ограждение по 3-м граням с ламелями и оптическим барьером

Физические ограждения выполнены из листового металла, гарантируя дополнительную защиту глаз.
В комплекте имеются необходимые для монтажа крепежи.

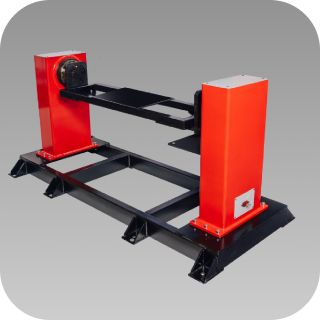

Одноосевой позиционер PRW-1H-300 (опция)

Одноосевой позиционер PRW-1H-300 (опция)

Позволяет выполнять сварку сложных конструкций за одну установку, повышая производительность до 30%.
Станция очистки горелки RW-2000s (опция)

Станция очистки горелки RW-2000s (опция)

Компактное автоматическое решение в борьбе с налипанием брызг. Готова к установке и работе со всеми типами роботов, обеспечивая длительный срок службы.
Лазерный сканер слежения за швом (опция)

Лазерный сканер слежения за швом (опция)

Позволяет в режиме online контролировать положение горелки относительно шва для улучшения качества итогового изделия.

Характеристики

Линейки продукции REDEDUCATION
Радиус действия (мм) 1440
Способ размещения Пол, потолок, стена
Повторяемость (мм) ±0,05
Степень защиты IP 54
Максимальная скорость оси J2 г/с 240
Максимальная скорость оси J3 260
Максимальная скорость оси J4 400
Максимальная скорость оси J5 400
Максимальная скорость оси J6 700
Рабочий диапазон оси J1 ±170
Рабочий диапазон оси J2 +90/-155
Рабочий диапазон оси J3 +169/-86
Рабочий диапазон оси J4 ±155
Рабочий диапазон оси J5 +134/-137
Рабочий диапазон оси J6 ±220
Количество осей 6
Грузоподъемность (КГ) 6
Максимальная скорость оси J1 г/с 240
